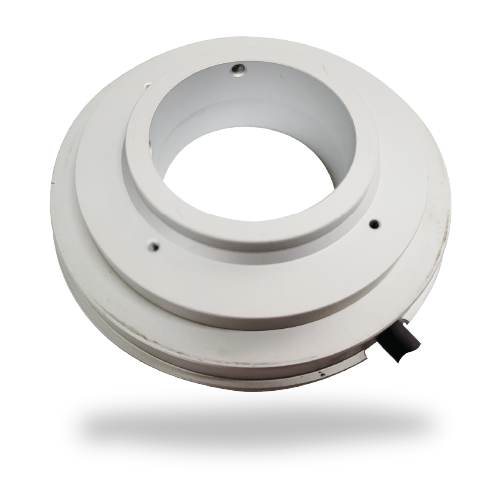

KH75
ABSOLUTE MAGNETIC TYPE
- 로터, 스테이터 타입
- Singleturn 절대치 출력
- SSI Interface, Preset (Zero position) 기능
시리즈 특징

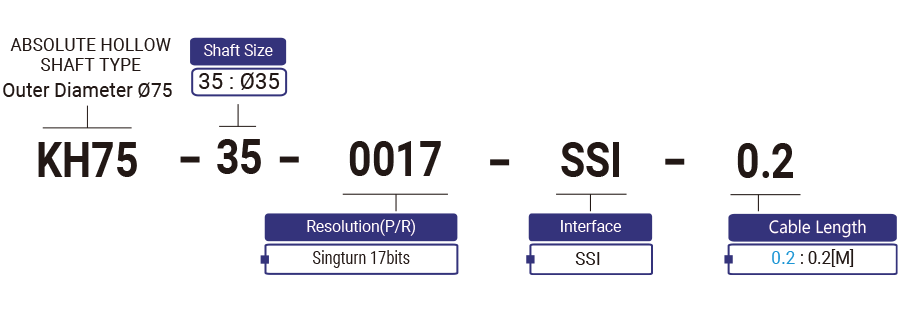

형식
Model
제품 외형도
External Dimension
상세스펙
전기적특성
Electrical Spec
| 출력방식 | SSI (Synchronous Serial Interface) | ||
|---|---|---|---|
| 전원전압 | DC +5[V], 리플p-p:5% 이하 | ||
| 소비전류 (무부하시) |
30mA Max | ||
| 분해능 | 17bits(131,072) | ||
| 정확도(Accuracy) | ±0.08° | 전자파 방사시험(RE) | IEC 61000-6-3 (30MHz ~ 1GHz) |
| 클럭주파수 | 100kHz to 2MHz | 전자파 내성시험(RS) | IEC61000-6-2 (80MHz ~ 1GHz, 10V/m, r.m.s) (1.4GHz ~ 6GHz, 3V/m, r.m.s) |
| 내전압 | AC1000V, 10mA이하, 1분간 인가 시 | ||
| 절연저항 | DC500V, 1MΩ, 1분간 인가 시 | ||
기계적특성
Mechanical Spec
| 최대회전수 | 12,000rpm |
|---|---|
| 커넥터규격 | M83513/01-AN |
| 중량 | 124g |
신호규격
SSI Interface Timing

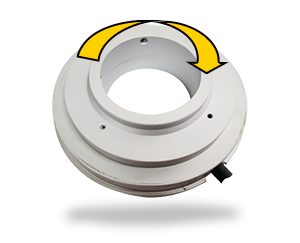

CW → Shaft축을 보아 시계방향
환경특성
Rigid Spec
| 사용온도 | -40ºC ~ +85ºC (단, 결빙되지 않은 상태) |
|---|---|
| 보존온도 | -40ºC ~ +120ºC |
| 진동 | 10g, 10~2000Hz |
| 충격 | 40g, 11ms, 축당 3회 (X,Y,Z) |
| 보호등급 | IP 67 |
배선도
Connection Table
| No | 출력신호 | 비고 |
|---|---|---|
| 1 | Vcc | |
| 2 | DATA+ | |
| 3 | CL+ | |
| 4 | Preset(Zero) | Voltage Level Low (GND) |
| 5 | Direction | Typical (CW) |
| 6 | GND | |
| 7 | DATA- | |
| 8 | CL- | |
| 9 | SHIELD |
