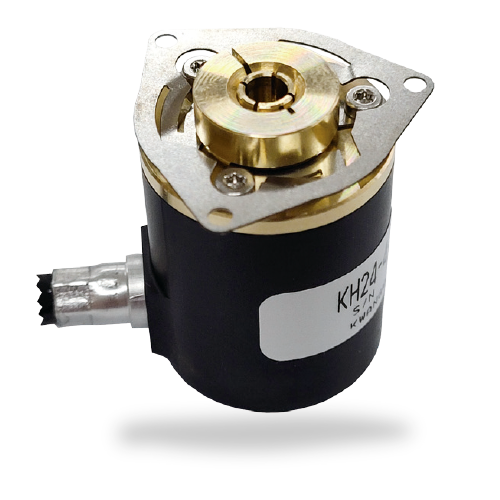

KH24 Series
ABSOLUTE MAGNETIC TYPE
- 초박형타입 (외경 24.5mm)
- Singleturn or Multiturn(Battery back-up type)
- SSI Interface, Preset (Zero position) 기능
시리즈 특징

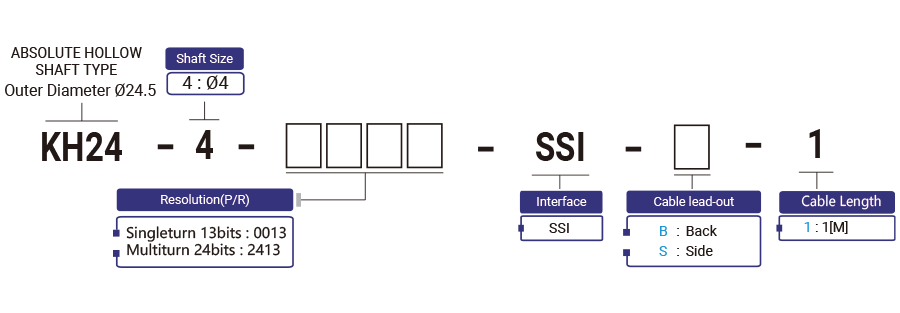

형식
Model

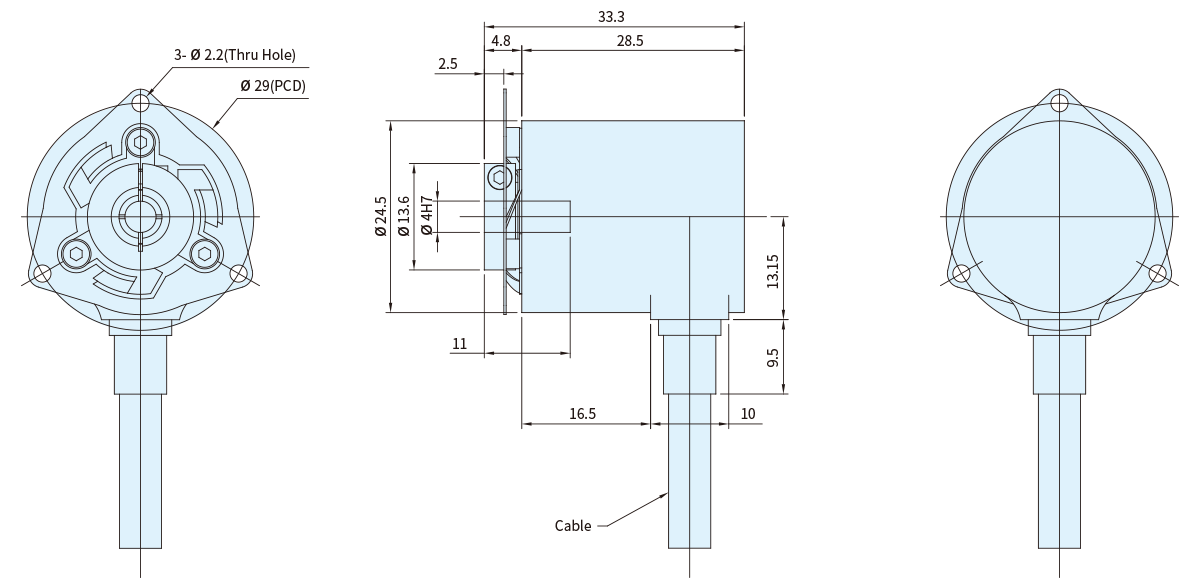

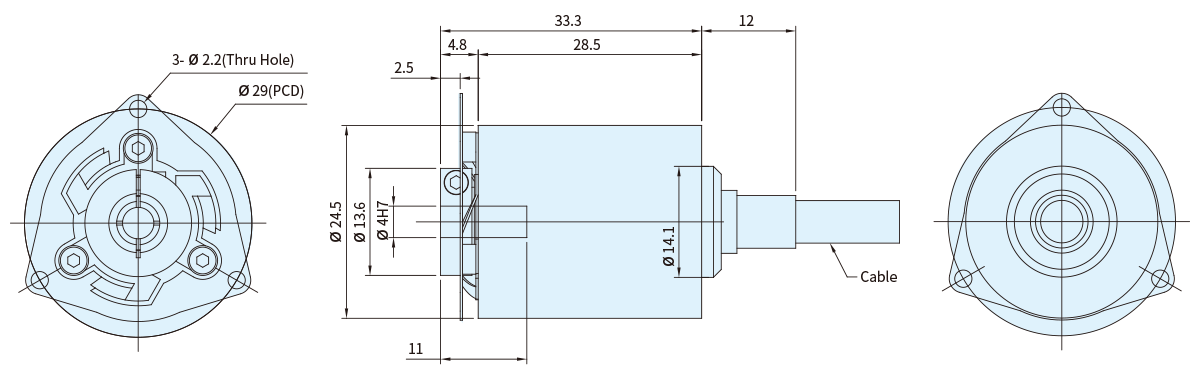

제품 외형도
External Dimension
상세스펙
전기적특성
Electrical Spec
| 출력방식 | SSI (Synchronous Serial Interface) | ||
|---|---|---|---|
| 전원전압 | DC +5[V], 리플p-p:5% 이하 | ||
| 소비전류 (무부하시) |
30mA Max | ||
| 분해능 | 13bits(8192p/r), 24bits(16777216) | ||
| 정확도(Accuracy) | ±0.35° | 전자파 방사시험(RE) | IEC 61000-6-3 (30MHz ~ 1GHz) |
| 클럭주파수 | 100kHz to 2MHz | 전자파 내성시험(RS) | IEC61000-6-2 (80MHz ~ 1GHz, 10V/m, r.m.s) (1.4GHz ~ 6GHz, 3V/m, r.m.s) |
| 내전압 | AC1000V, 10mA이하, 1분간 인가 시 | ||
| 절연저항 | DC500V, 1MΩ, 1분간 인가 시 | ||
| 배터리수명 | Li-SOCI2, 0.40Ah, 3.6V, 7years (방전전류 기준, 사용환경에 따라 Life time 변동가능) |
||
기계적특성
Mechanical Spec
| 최대회전수 | 12,000rpm |
|---|---|
| 허용축하중 | 축직각 : 20N 죽방향 : 20N |
| 전선규격 | 5P x 28AWG, UL20276 |
| 중량 | 86g |

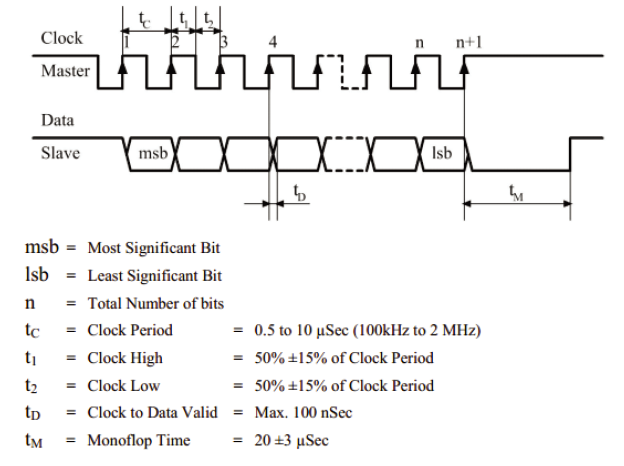

신호규격
SSI Interface Timing

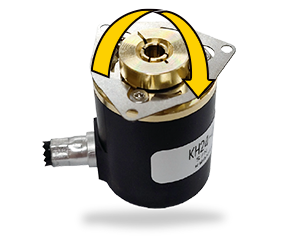

CW → Shaft축을 보아 시계방향
환경특성
Rigid Spec
| 사용온도 | -40ºC ~ +85ºC (단, 결빙되지 않은 상태) |
|---|---|
| 보존온도 | -40ºC ~ +85ºC |
| 진동 | 10g, 10~2000Hz |
| 충격 | 100g, 11ms, 축당 3회 (X,Y,Z) |
| 보호등급 | IP 65 |
배선도
Connection Table
| No | 전선 색상 | 신호명 | 비고 |
|---|---|---|---|
| 1 | White/Red | Vcc | |
| 2 | Gray/Red | GND | |
| 3 | Pink/Red | CL+ | |
| 4 | Pink/Black | CL- | |
| 5 | Yellow/Red | DATA+ | |
| 6 | Yellow/Black | DATA- | |
| 7 | Orange/Red | Direction | Singleturn (Only) |
| 8 | Orange/Black | Preset(Zero) | Voltage Level Low (GND) |
| 9 | SHIELD | SHIELD |

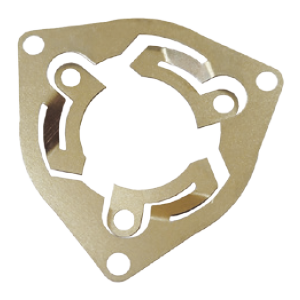

악세서리
Accessory
* 품명 : COUPLING
* 품번 : MM11283
* 품번 : MM11283
